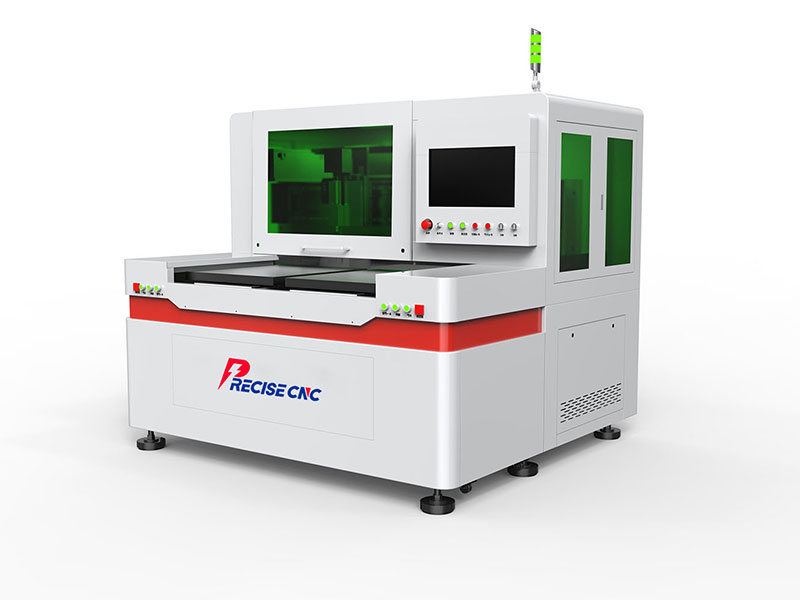

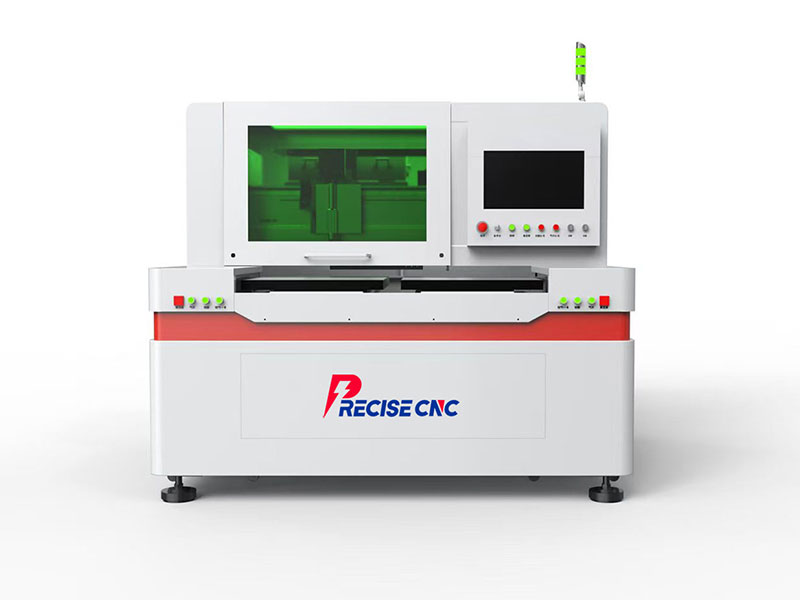

Máquina de cortar láser de vidrio

Nombre del producto: máquina de cortar láser de vidrio

Modelo: PR-PIC40/50/60/70/80/90

Potencia láser: láser de picosegundos infrarrojos 40W-90W CO2 RF láser 100W-350W

Aplicación: Electrónica de consumo, vidrio de electrodoméstico, vidrio decorativo arquitectónico, vidrio automotriz, vidrio óptico y solar

Preguntar

Introducción general

Una máquina de corte con láser de picosegundos es una máquina de corte láser de alta eficiencia, de alta eficiencia y alta calidad, principalmente materiales de vidrio, como vidrio azul, vidrio blanco, vidrio ultra claro, etc. Con el desarrollo de diversas industrias, hay más y más aplicaciones de vidrio.

Una máquina de corte de vidrio láser de Picosegundo es una máquina de corte de vidrio automático de alta eficiencia, que utiliza una fuente de láser de Picosegundo y una fuente de láser RF CO2 para cooperar con tecnología de corte de vidrio.

La industria de corte de vidrio es ampliamente utilizada, por ejemplo, fabricantes de gafas, fabricación de lentes, industria de cámaras, producción de lentes ópticos, industria médica, producción de lentes en instrumentos atomizados, industria de relojes portátiles inteligentes, producción de marcos de vidrio, industria automotriz, corte de vidrio de espejo retrovisor automotriz, industria cosmética, cortes de lentes cosméticos.

Modelo No.	PR-PIC40/50/60/70/80/90
Tipo láser	Láser de picosegundos infrarrojos (40/50/60/70/80/90W) para cortar y láser CO2RF (100/120/150/350W) para dividir
Potencia láser	Láser de picosegundos infrarrojos 40W-90W CO2 RF Láser 100W-350W
Longitud de onda	Láser de picosegundos infrarrojos 1064 nm CO2 RF láser 10.6 µm
Frecuencia de pulso	1Hz - 1000KHz
Ancho de pulso	＜ 10ps
Espesor de corte	0.1-25 mm alrededor
Modo de enfriamiento	Enfriamiento de agua
Marca	CNC preciso
Cabeza de corte láser	Bessel
Aceleración	1G
Velocidad lineal	Hasta 1000 mm/s
Rebaño mínimo	≤5 μm
Velocidad de procesamiento	0-500 mm/s
Precisión de posicionamiento repetido de la plataforma	± 2 μm
Precisión de posicionamiento dinámico de plataforma	± 5 μm
Precisión de corte	± 0.01 mm
Precisión del posicionamiento de la cámara	± 0.01 mm
Materiales aplicables	Vidrio ultra blanco, vidrio blanco ordinario, vidrio de borosilicato, vidrio óptico, vidrio de cuarzo, vidrio Linterial, vidrio laminado y recubierto, vidrio de zafiro, panel de teléfono móvil, cubierta de vidrio de cámara, vidrio K9, pantalla LCD, etc.
Requisito de energía	380V 3ph 50/60Hz
Peso de la máquina	Alrededor de 3500 kgs

Configuraciones principales de la máquina de corte con láser de vidrio

$$ {Picalt_temp.picalt!}$

Fuente de láser de picosegundos infrarrojos

Fuente de láser de picosegundos infrarrojos

Este tipo de fuente láser se usa cada vez más para cortar vidrio debido a sus características y ventajas únicas. La corta duración del pulso en el rango de picosegundos (10^-12 segundos) permite un corte preciso y eficiente de varios tipos de vidrio. 0 ~ 6 mm 80w; 0 ~ 3 mm 50W; 0 ~ 12 mm 90w
$$ {Picalt_temp.picalt!}$

Fuente del láser RF CO2

Fuente del láser RF CO2

Debido a esa fuente de láser de picosegundos para cortar diferentes formas y cortes precortados más grosor, el láser de picosegundos no siempre puede cortar el vidrio una vez a la vez, por lo tanto, debe usar el láser RF CO2 para dividir bien el vidrio, luego podemos tomar las piezas de vidrio después de la división, la potencia de la fuente de láser RF CO2 debe ser 100W o 150W para el proceso dividido de vidrio.
$$ {Picalt_temp.picalt!}$

Banco de trabajo estándar

Banco de trabajo estándar

Nuestra plataforma de mármol de 200 mm de espesor juega múltiples roles en el corte láser, que incluye proporcionar soporte estable, disipación de calor eficiente, resistencia al fuego y desgaste, y un fácil mantenimiento, asegurando un corte preciso y eficiente. Por supuesto, el granito también se puede elegir como el material del banco de trabajo, que proporciona una estabilidad aún mayor. El formato de trabajo de trabajo estándar de nuestra máquina es de 600*700 mm, a veces los clientes requieren 300x400 mm personalizados, 600x800mm, 1000x2500 mm, 1500x3000 mm, 2000x2000 mm, etc.
$$ {Picalt_temp.picalt!}$

Programación de la máquina de corte con láser de vidrio

Programación de la máquina de corte con láser de vidrio

La fuente del láser de Picosegundo para la máquina de cortar solo admite inglés y chino, puede programar cualquier forma de corte que desee.
$$ {Picalt_temp.picalt!}$

Develope la cabeza de corte de Bessel

Develope la cabeza de corte de Bessel

Asegure resultados finos con una alta precisión y una larga profundidad focal características de ingeniería de precisión que ofrecen puntos de haz fino y una profundidad focal extendida, asegurando un rendimiento de corte de vidrio consistente y preciso.
$$ {Picalt_temp.picalt!}$

Tabla de trabajo doble opcional para una mayor producción

Tabla de trabajo doble opcional para una mayor producción

Operación continua para una mayor eficiencia, mientras que una plataforma está cortando, la otra se puede cargar o descargar, minimizando el tiempo de inactividad de la máquina. Aumenta el rendimiento y aumenta la productividad general, especialmente en los entornos de producción en masa.

Video de la máquina de corte con láser de vidrio

Características principales de ventajas

Incorporar múltiples funciones en una para crear más valor para los clientes.

Diseño y construcción avanzados

Cuenta con una estructura integrada totalmente cerrada con una apariencia moderna y simplificada.

Construido sobre una base de mármol o granito, incorporando una arquitectura de pórtico y columna para garantizar la estabilidad estructural.

Interfaz ergonómica y fácil de usar

Equipado con un diseño de estación de trabajo centrado en el ser humano diseñado para mejorar la comodidad y usabilidad del operador.

Incorpora una interfaz humana-máquina para usar para operaciones eficientes.

Tecnología de precisión y corte

Utiliza un sistema de posicionamiento asistido por cámara CCD del eje lateral para garantizar una alta precisión en la alineación de la pieza de trabajo.

El sistema de motor lineal integrado admite el corte de alta velocidad, aumentando significativamente la eficiencia de procesamiento.

Capacidades de cabeza y procesamiento de láser

Cuenta con un cabezal de corte láser personalizado con un dispositivo de sellado de presión positivo para proteger los componentes internos de la exposición ambiental y extender la vida útil.

Amigable con el medio ambiente

Admite una operación completamente cerrada con sistemas de extracción de polvo dedicados opcionales para mantener un entorno de trabajo limpio.

Sin contaminación, sin aguas residuales y sin polvo.

Comparación: máquina de corte de vidrio láser de Picosegundos versus máquina de cortar chorro de agua

Categoría	Máquina de cortar láser de picosegundos	Máquina de cortar el chorro de agua
Mecanismo de corte	Utiliza láser de pulso ultrashort (ablación con luz fría) para evaporar el vidrio a nivel microscópico	Utiliza agua de alta presión mezclada con abrasivos para cortar vidrio a través de la erosión mecánica
Precisión	Extremadamente alto, alcanzando precisión a nivel de micras; Ideal para estructuras finas	Precisión media a alta, pero menos refinada que el corte con láser
Zona afectada por el calor (HAZ)	Extremadamente bajo; El procesamiento en frío evita el daño térmico	Sin efecto térmico; corte puramente mecánico
Calidad de borde	Bordes suaves, sin rebabas y sin grietas; no se requiere postprocesamiento	Bordes ásperos con posible astillado; a menudo requiere pulido
Rango de grosor de corte	Típicamente adecuado para vidrio delgado a medio (0.1–5 mm)	Capaz de cortar vidrio más grueso (hasta 200 mm), pero con menor precisión
Velocidad de procesamiento	Rápido para vidrio delgado; hasta 100–500 mm/s	Más lento, especialmente con materiales más gruesos que requieren múltiples pases
Pérdida de material	Mínimo, sin desgaste de herramientas, alta eficiencia	Pérdida significativa debido al uso abrasivo
Impacto ambiental	Proceso limpio, sin desechos peligrosos generados	Genera lodo que contiene abrasivo, que requiere tratamiento ambiental
Eficiencia de rentabilidad	Mayor inversión inicial, pero bajos costos operativos	Un costo inicial más bajo, pero mayores gastos de tratamiento y consumibles a largo plazo
Automatización e integración	Fácil de integrar con CNC o sistemas robóticos	Más complejo de automatizar, requiriendo una coordinación más compleja

Industria de aplicaciones	Tipos de vidrio utilizados
Industria de procesamiento de vidrio	Óptico/UTG/sauce/vidrio biomédico quebradizo
Industria de bienes raíces	Decoración arquitectónica, vidrio de baño
Industria del automóvil	Vidrumación de automóvil/Panel de instrumentación de vidrio
Industria de medios de comunicación	Cubierta móvil/móvil de zafiro, copa de cámaras/CCTV Glass
Industria de electrodomésticos	Panel de vidrio de electrodomésticos, vidrio de iluminación
Nueva industria energética	Vidrio fotovoltaico

Tipo de vidrio	Descripción
Clase ultra clara	Se refiere a una categoría de vidrio con una claridad excepcional.
Vidrio blanco liso	Un tipo de vidrio que es uniformemente blanco y a menudo se usa para varias aplicaciones.
Vidrio de borosilicato	Un tipo de vidrio conocido por su alto contenido de boro, que proporciona una mayor resistencia al estrés térmico.
Vidrio de cuarzo	Un vidrio de alta pureza que tiene impurezas bajas y tiene propiedades únicas, como un alto punto de fusión y resistencia a los productos químicos.
Cubierta de vidrio por teléfono	El vidrio protector utilizado como cubierta para pantallas de teléfonos inteligentes.
Vidrio	El vidrio utilizado en aplicaciones automotrices, como parabrisas o ventanas.
Cubierta de vidrio de cámara	La cubierta protectora de vidrio para lentes de cámara o pantallas de pantalla.
Pantalla LCD	La pantalla de pantalla de cristal líquido utilizada en una variedad de dispositivos electrónicos.
Vidrio K9	Un tipo de vidrio óptico a menudo utilizado en la fabricación de instrumentos ópticos.
Corte de filtro	El proceso de cortar vidrio u otros materiales para crear filtros para varias aplicaciones.
Corte de espejo	El proceso de cortar vidrio para producir superficies de espejo para uso decorativo o funcional.

Muestras de máquina de corte láser de vidrio

máquina de corte-láser infrarroja-picosegundo

Vaso-láser cortando la máquina-muestras3

Aplicaciones de la máquina de corte con láser de vidrio

$$ {Picalt_temp.picalt!}$

Electrónica de consumo

Electrónica de consumo

Aplicaciones: pantallas de teléfonos inteligentes, vidrio de tableta, lentes de protección portátiles, panel de teléfonos móviles, lente de protección de la cámara
Características: bordes ultra suaves, sin astillamiento, adecuado para vidrio ultra delgado (tan delgado como 0.1 mm)
$$ {Picalt_temp.picalt!}$

Vidrio de electrodoméstico

Vidrio de electrodoméstico

Aplicaciones: vidrio de cocción de inducción, panel de vidrio de cocina, paneles de refrigerador, ventanas de horno
Características: corte de contorno de alta precisión, ideal para producción automatizada de masas
$$ {Picalt_temp.picalt!}$

Vidrio decorativo arquitectónico

Vidrio decorativo arquitectónico

Aplicaciones: vidrio inteligente, paneles decorativos de vidrio, particiones de vidrio
Características: Corte de forma complejo, no se requiere acabado de borde secundario
$$ {Picalt_temp.picalt!}$

Vidrio automotriz

Vidrio automotriz

Aplicaciones: paneles de tablero, paneles de control central, vidrio de parabrisas automovilístico, taladración/corte de vidrio de ventana
Características: Alta precisión, sin estrés térmico, adecuado para vidrio curvo
$$ {Picalt_temp.picalt!}$

Industria del vidrio solar

Industria del vidrio solar

Aplicaciones: lentes ópticos, vidrio fotovoltaico, panel de vidrio solar, placas de guía de luz
Características: corte extremadamente limpio, sin contaminación, excelente calidad de borde
$$ {Picalt_temp.picalt!}$

Industia óptica

Industia óptica

Industia óptica

Testimonios de máquina de corte con láser de vidrio

Preguntas frecuentes de la máquina de corte con láser de vidrio

P: ¿Qué tipos de vidrio se pueden cortar con las máquinas láser?

Nuestros sistemas láser pueden cortar varios tipos de vidrio, incluidos:

 El vidrio Soda-Lime (es decir, vidrio de calcio de sodio): tanto el vidrio ultra blanco como el vidrio blanco ordinario pertenecen al vidrio de sodio-calcio

 Vidrio de Borosilicato

 Vidrio delgado (por ejemplo, Gorilla Glass)

 vidrio óptico

 Glass de parque

 Vidrio de Sapphire

 Vidrio pintado

 vidrio lllaminado y recubierto

P: ¿Cuál es el tipo de láser recomendado para cortar vidrio?

P: ¿El láser corta crujir o chipear el vidrio?

P: ¿Qué grosor de vidrio puede cortar sus máquinas? Y tamaño de trabajo?

P: ¿Ofrecen opciones de automatización?

P: ¿Están certificadas sus máquinas para exportar (CE/ROHS/FDA/Saber/ISO)?

P: ¿Qué soporte ofrece después de la compra?

P: ¿Puede personalizar la máquina para mi proyecto de vidrio específico?
