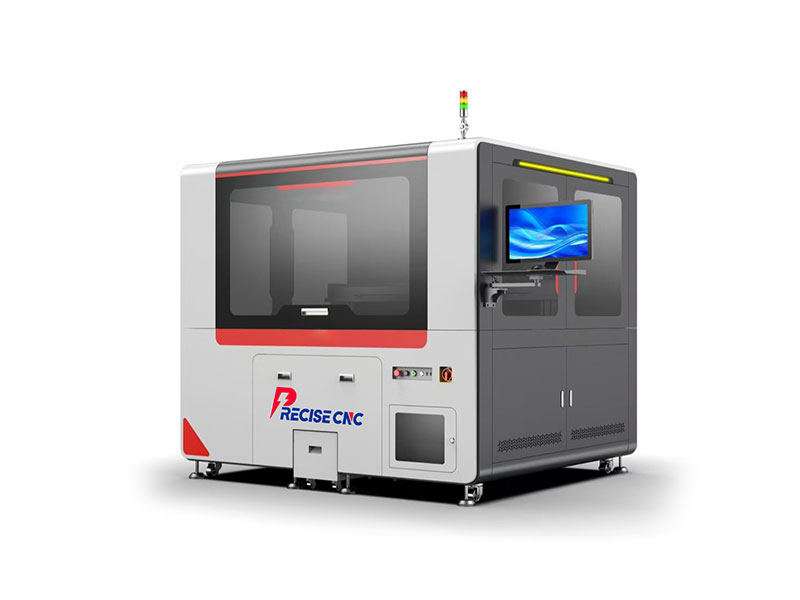

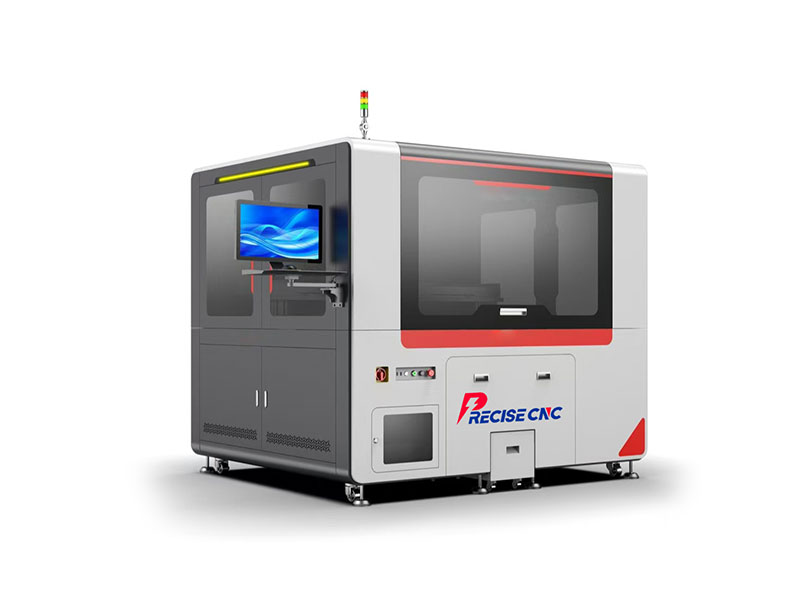

Nombre del producto: máquina de perforación con láser de vidrio Picosegundo infrarrojo
Modelo: PR-RLD120, PR-RLD180, PR-RLD250
Potencia láser: 120W/180W/250W
Aplicación: Consumer Electronics, vidrio de electrodomésticos, vidrio decorativo arquitectónico, vidrio automotriz, vidrio óptico y solar
Preguntar
Introducción general
La máquina de perforación con láser de vidrio de picosegundos infrarrojos es una solución de alta precisión diseñada para una perforación rápida, limpia y sin grietas de materiales de vidrio ultrafino y de vidrio duro. Utilizando pulsos de picosegundos de ultrashort en longitudes de onda infrarroja, minimiza las zonas afectadas por el calor, asegurando bordes lisos y calidad de agujeros superiores. Ideal para aplicaciones en paneles de pantalla, pantallas táctiles, lentes de cámara y otros componentes de vidrio de alta tecnología, esta máquina ofrece una estabilidad excepcional, precisión a nivel de micrones y un rendimiento eficiente para los entornos de producción de I + D y de producción en masa.
Especificación de producto
| Modelo No. | PR-RLD120 PR-RLD180 PR-RLD250 |
| Tipo láser | Láser de picosegundos infrarrojos |
| Potencia láser | 120W/180W/250W |
| Longitud de onda | Láser de picosegundos infrarrojos 1064 nm |
| Frecuencia de pulso | 1Hz - 1000KHz |
| Ancho de pulso | 2 ~ 50ns |
| Longitud de pulso | ＜ 10ps |
| Tamaño máximo del agujero | 80*80 mm de 2 mm de diámetro mínimo |
| Bordes de chips | 300/500 μm |
| Modo de enfriamiento | Enfriamiento de agua |
| Marca | CNC preciso |
| Cabezal de perforación láser | Bessel |
| Aceleración | 1G |
| Velocidad lineal | Hasta 1000 mm/s |
| Colapso de borde promedio | <350um |
| Diámetro de la mancha | 0.6 ± 0.2 mm |
| Velocidad de procesamiento | 0-2000 mm/s |
| Precisión de posicionamiento repetido de la plataforma | ± 2 μm |
| Precisión de posicionamiento dinámico de plataforma | ± 5 μm |
| Precisión del posicionamiento de la cámara | ± 0.01 mm |
| Materiales aplicables | Vidrio ultra blanco, vidrio blanco ordinario, vidrio de borosilicato, vidrio óptico, vidrio de cuarzo, vidrio Linterial, vidrio laminado y recubierto, vidrio de zafiro, panel de teléfono móvil, cubierta de vidrio de cámara, vidrio K9, pantalla LCD, etc. |
| Requisito de energía | 220V 1PH 50/60Hz |
| Peso de la máquina | Alrededor de 3000 kgs |
Máquina de perforación de láser de vidrio Configuraciones principales
| Sistema de alineación visual | ||
| Cámara | 5000K CCD | |
| Fuente de luz | Fuente de luz de brillo ajustable en forma de anillo | |
| Colocación | Reconocer la marca de la alineación automática | |
| Exactitud | ≤ ± 3 μm | |
| copyright de software | CNC preciso | |
| Formato de archivo | DXF, DWG | |
| Tarjeta de control de movimiento | Tarjeta de control de movimiento de alta precisión (incluido el control del láser PSO) | |
| PC (computadora) | Computadora de control industrial, placa base importada de Taiwán | |
| Mostrar | 19 'pantalla LCD AOC | |
| Mouse de teclado | Inalámbrico | |
| Sistema de configuración de hardware | ||
| Componentes eléctricos de bajo voltaje | Schneider, Francia | |
| Fuente de alimentación de conmutación | Manalwell | |
| Sistema de escape de humo | 550W Centrifugal Fan | |
| Sistema de protección de apagado | PC Side Ups Fuente de alimentación ininterrumpida | |
| Accesorios estándar | ||
| Kit de herramientas | Un conjunto (que incluye agente de limpieza de lentes, herramientas diarias, etc.) | |
| Manual operativo | Un conjunto de electrónicos y un conjunto de versiones en papel | |
| Manual de mantenimiento del enfriador | Un conjunto de electrónicos y un conjunto de versiones en papel | |
| Tarjeta de garantía/Certificado de conformidad | 1 set | |
| Software cartográfico | Además del dispositivo en sí, también se puede instalar en una computadora de oficina | |
Características y ventajas de la máquina de corte láser de chapa
Video de máquina de perforación láser de vidrio
Características principales de ventajas
Incorporar múltiples funciones en una para crear más valor para los clientes.
Diseño y construcción avanzados
Cuenta con una estructura integrada totalmente cerrada con una apariencia moderna y simplificada.
Construido sobre una base de mármol o granito, incorporando una arquitectura de pórtico y columna para garantizar la estabilidad estructural.
Interfaz ergonómica y fácil de usar
Equipado con un diseño de estación de trabajo centrado en el ser humano diseñado para mejorar la comodidad y usabilidad del operador.
Incorpora una interfaz humana-máquina para usar para operaciones eficientes.
Tecnología de precisión y perforación
Utiliza un sistema de posicionamiento asistido por cámara CCD del eje lateral para garantizar una alta precisión en la alineación de la pieza de trabajo.
El sistema de motor lineal integrado admite una perforación de alta velocidad, aumentando significativamente la eficiencia de procesamiento.
Capacidades de cabeza y procesamiento de láser
Cuenta con un cabezal de perforación láser personalizado con un dispositivo de sellado de presión positivo para proteger los componentes internos de la exposición ambiental y extender la vida útil.
Permite el procesamiento sin contacto, evitar el estrés mecánico y permitir la perforación precisa de geometrías complejas y micro agujeros.
Gama de aplicaciones
Drillación de vidrio no fortalecido, como vidrio de cubierta de teléfonos inteligentes, vidrio de pantalla automotriz y vidrio de cubierta de lente de cámara.
Aplicaciones de vidrio de zafiro, que incluyen cubiertas de zafiro de teléfonos inteligentes, lentes de zafiro de cámara y tiras de luz de zafiro (para iluminación LED).
Otros tipos de vidrio óptico, como filtros y espejos.
Materiales de vidrio comunes, que incluyen vidrio de borosilicato, vidrio de cuarzo, vidrio blanco, espejos automotrices y vidrio de baño.
| Industria de aplicaciones | Tipos de vidrio utilizados |
| Industria de procesamiento de vidrio | Óptico/UTG/sauce/vidrio biomédico quebradizo |
| Industria de bienes raíces | Decoración arquitectónica, vidrio de baño |
| Industria del automóvil | Vidrumación de automóvil/Panel de instrumentación de vidrio |
| Industria de medios de comunicación | Cubierta móvil/móvil de zafiro, copa de cámaras/CCTV Glass |
| Industria de electrodomésticos | Panel de vidrio de electrodomésticos, vidrio de iluminación |
| Nueva industria energética | Vidrio fotovoltaico |
| Tipo de vidrio | Descripción |
| Clase ultra clara | Se refiere a una categoría de vidrio con una claridad excepcional. |
| Vidrio blanco liso | Un tipo de vidrio que es uniformemente blanco y a menudo se usa para varias aplicaciones. |
| Vidrio de borosilicato | Un tipo de vidrio conocido por su alto contenido de boro, que proporciona una mayor resistencia al estrés térmico. |
| Vidrio de cuarzo | Un vidrio de alta pureza que tiene impurezas bajas y tiene propiedades únicas, como un alto punto de fusión y resistencia a los productos químicos. |
| Cubierta de vidrio por teléfono | El vidrio protector utilizado como cubierta para pantallas de teléfonos inteligentes. |
| Vidrio | El vidrio utilizado en aplicaciones automotrices, como parabrisas o ventanas. |
| Cubierta de vidrio de cámara | La cubierta protectora de vidrio para lentes de cámara o pantallas de pantalla. |
| Pantalla LCD | La pantalla de pantalla de cristal líquido utilizada en una variedad de dispositivos electrónicos. |
| Vidrio K9 | Un tipo de vidrio óptico a menudo utilizado en la fabricación de instrumentos ópticos. |
Características clave
Fuente del láser rojo de alta potencia: equipado con componentes de alto rendimiento que incluyen fuentes de semillas de marcas internacionales líderes, asegurando una operación estable y confiable.
Perforación sin contacto: cabezal de perforación de vidrio especialmente diseñado con todas las lentes importadas de los EE. UU.; Ofrece manchas láser finas y una larga profundidad focal.
Sistema de movimiento de precisión: los ejes X/Y adoptan motores lineales, rejillas digitales alemanas, tornillos de bola de Taiwán y rieles de guía, y controladores israelíes, capaces de operación estable 24/7 sin falla.
Posicionamiento preciso: sistema de alineación CCD integrado con lente telecéntrica para un reconocimiento de objetivos precisos
Ventajas del núcleo
La máquina de perforación láser de vidrio CNC precisa presenta un sistema de control autodesarrollado, una fuente láser personalizada de alta gama y motores lineales de doble conducción, lo que garantiza una precisión excepcional. En comparación con el procesamiento tradicional de CNC o Waterjet, ofrece ventajas irremplazables.
La perforación láser es un proceso sin contacto que es fácil de operar, totalmente automático, sin consumibles, sin contaminación, bajo consumo de energía y altamente eficiente. En contraste, la perforación tradicional de CNC sufre de contaminación ambiental, alto desgaste de herramientas, astillas de borde severo, altas tasas de desecho y baja eficiencia.
La máquina de perforación láser precisa de CNC supera por completo estas deficiencias, reduciendo significativamente los costos de fabricación y aumentando la rentabilidad del producto para procesar a los fabricantes.
Muestras de máquina de perforación láser de vidrio
Aplicaciones de la máquina de perforación con láser de vidrio
Testimonios de máquina de perforación láser de vidrio
Preguntas frecuentes de la máquina de perforación con láser de vidrio
R: Nuestra máquina de perforación láser es un vidrio de zafiro adecuado, vidrio de borosilicato, vidrio óptico y vidrio ultra delgado utilizado en electrónica, automotriz y industrias médicas.
